ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
||||||
|
Номінальна напруга Номінальна потужність (10HR) |
12V 180 Ач |
|
||||
|
Розмір |
Довжина Ширина Висота контейнера Загальна висота |
560±2 мм （22,05 дюймів） 125±2 мм (4,92 дюйма) 316±2 мм (12,44 дюйма) 316±2 мм (12,44 дюйма) |
||||
|
вага |
прибл. 56,9 кг ±3 відсотки (125,4 фунта) |
|||||
|
Стандартний термінал |
Болтова клема Тип болта: M6 |
|||||
|
|

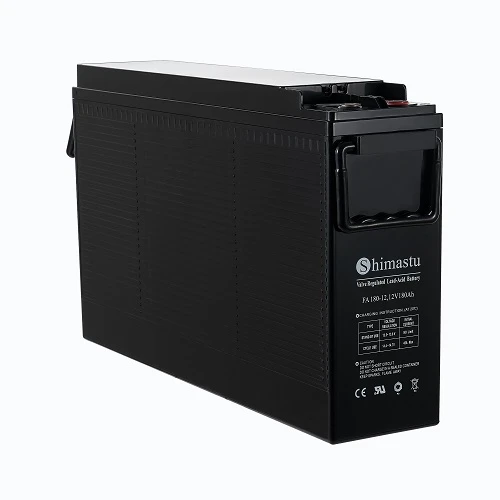

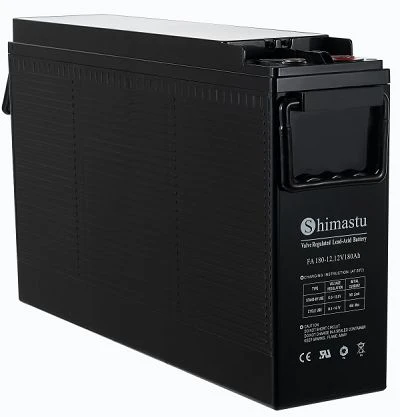

Резервні батареї серії Shimastu FA із переднім доступом спеціально розроблені для телекомунікаційної галузі з розрахунковим терміном служби 15 років у плаваючому режимі. Завдяки клемам на передній панелі ці батареї легко встановлювати та обслуговувати. Розміри терміналів вміщуються в 19- дюймів і 23- дюймів стандартної шафи живлення. |
|||||
|
ЕЛЕКТРИЧНІ СПЕЦИФІКАЦІЇ |
||||||
|
характеристики |

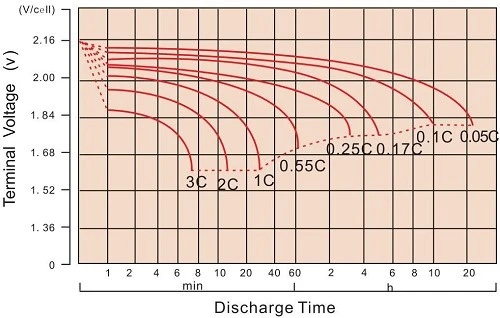

Криві розряду при 25 градусах (77 градусів F) |
|||||
|
Ємність |
20-годинний тариф (9,55 A) 10-годинна ставка (18A) 5-годинний тариф (30,6 A) 3-годинний тариф (45A) 1 година тарифу (99A) |
191 Ач 180 Ач 153 Аг 135 Ач 99Ач |
|
|||
|
Порушена ємність за температурою |
45 градусів （1170F） 40 градусів （1040F） 25 градусів （770F） 0 ступінь （320F） |
105 відсотків 102 відсотки 100 відсотків 85 відсотків |
||||
|
Макс. Струм розряду |
1800A (5 с) |
|||||
|
Струм короткого замикання |
2700A |
|||||
|
Внутрішній опір |
Повністю заряджений акумулятор (25 градусів, 770F) 3.4mΩ |
|||||
|
Спроектоване життя |
Більше або дорівнює 15 рокам (плаваючий) при 25 градусах (770F ) |
|||||
|
Постійна напруга Зарядити |
Цикл |
Початковий зарядний струм менше 45 А Напруга 14,1~14,4 В при 25 градусах (770F ) Температурний коефіцієнт –30 мВ/градус |
||||
|
Режим очікування |
Немає обмежень на початковий зарядний струм Напруга 13,5~13,8 В при 25 градусах (770F ) Температурний коефіцієнт –20 мВ/градус |
|||||
|
ПОСТІЙНИЙ СТРУМ РОЗРЯДУ A@25 градусів |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3 год |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
420.9 |
327.9 |
195.6 |
111.6 |
50.9 |
34.1 |
22.9 |
19.1 |
9.90 |
|
1.65V |
397.8 |
313.5 |
187.8 |
107.4 |
49.4 |
33.2 |
22.6 |
18.8 |
9.82 |
|
1.70V |
366.1 |
293.5 |
179.6 |
103.3 |
48.0 |
32.3 |
22.2 |
18.5 |
9.65 |
|
1.75V |
335.1 |
273.1 |
171.7 |
99.0 |
46.5 |
31.5 |
21.9 |
18.2 |
9.55 |
|
1.80V |
303.4 |
252.4 |
164.1 |
95.5 |
45.0 |
30.6 |
21.6 |
18.0 |
9.44 |
|
ПОСТІЙНА ПОТУЖНІСТЬ РОЗРЯДУ ВАТТ НА ЕЛЕМЕНТ при 25 градусах |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
715.3 |
573.1 |
355.5 |
209.8 |
97.2 |
65.8 |
45.0 |
37.6 |
19.4 |
|
1.65V |
689.1 |
556.1 |
345.0 |
203.0 |
94.7 |
64.1 |
44.2 |
36.9 |
19.2 |
|
1.70V |
645.9 |
528.8 |
332.9 |
196.5 |
92.4 |
62.6 |
43.6 |
36.3 |
19.0 |
|
1.75V |
602.0 |
499.3 |
321.4 |
189.4 |
90.1 |
61.3 |
43.1 |
36.0 |
18.8 |
|
1.80V |
554.3 |
467.4 |
310.5 |
183.6 |
87.4 |
59.8 |
42.6 |
35.4 |
18.7 |
