ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
||||||
|
Номінальна напруга Номінальна потужність (10HR) |
12V 150 Ач |
|
||||
|
Розмір |
Довжина Ширина Висота контейнера Загальна висота |
551±2 мм （21,69 дюйма） 109±2 мм (4,29 дюйма) 287±2 мм (11,30 дюйма) 287±2 мм (11,30 дюйма) |
||||
|
вага |
прибл. 44,5 кг ±3 відсотки (98,10 фунтів) |
|||||
|
Стандартний термінал |
Болтова клема Тип болта: M6 |
|||||
|
|

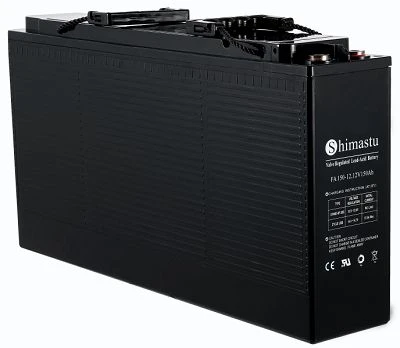

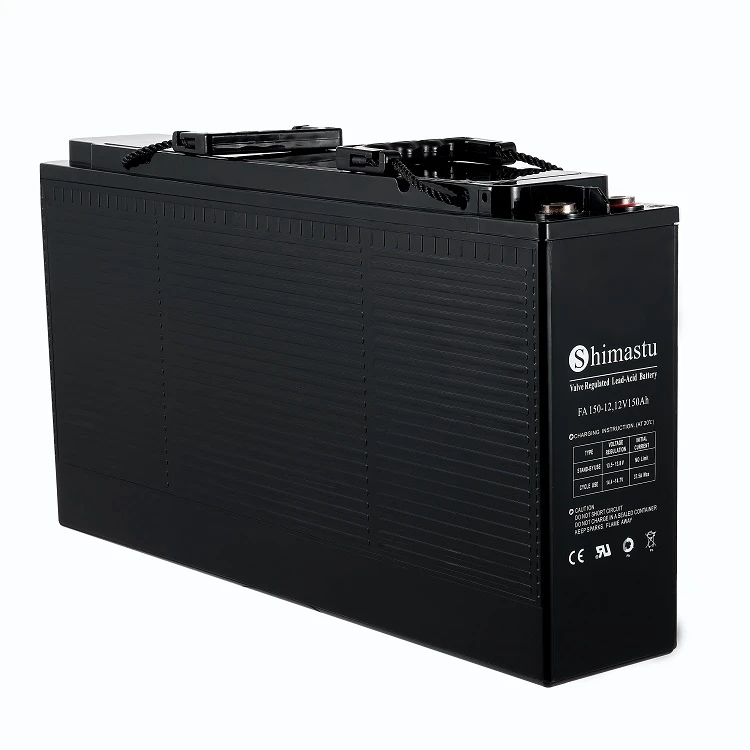

Резервні батареї серії Shimastu FA із переднім доступом спеціально розроблені для телекомунікаційної галузі з розрахунковим терміном служби 15 років у плаваючому режимі. Завдяки клемам на передній панелі ці батареї легко встановлювати та обслуговувати. Розміри терміналів вміщуються в 19- дюймів і 23- дюймів стандартної шафи живлення. |
|||||
|
ЕЛЕКТРИЧНІ СПЕЦИФІКАЦІЇ |
||||||
|
характеристики |

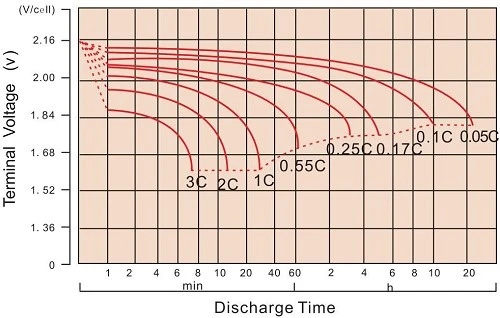

Криві розряду при 25 градусах (77 градусів F) |
|||||
|
Ємність |
20-годинний тариф (7,95 A) 10-годинна ставка (15A) 5-годинний тариф (25,5 A) 3-годинний тариф (37,5A) 1 година тарифу (82,5A) |
159 Ач 150 Ач 128 Ач 113Ач 83Ач |
|
|||
|
Порушена ємність за температурою |
45 градусів （1170F） 40 градусів （1040F） 25 градусів （770F） 0 ступінь （320F） |
105 відсотків 102 відсотки 100 відсотків 85 відсотків |
||||
|
Макс. Струм розряду |
1500 А (5 с) |
|||||
|
Струм короткого замикання |
2680A |
|||||
|
Внутрішній опір |
Повністю заряджений акумулятор (25 градусів, 770F) 4.0mΩ |
|||||
|
Спроектоване життя |
Більше або дорівнює 15 рокам (плаваючий) при 25 градусах (770F ) |
|||||
|
Постійна напруга Зарядити |
Цикл |
Початковий зарядний струм менше 38 А Напруга 14,1~14,4 В при 25 градусах (770F ) Температурний коефіцієнт –30 мВ/градус |
||||
|
Режим очікування |
Немає обмежень на початковий зарядний струм Напруга 13,5~13,8 В при 25 градусах (770F ) Температурний коефіцієнт –20 мВ/градус |
|||||
|
ПОСТІЙНИЙ СТРУМ РОЗРЯДУ A@25 градусів |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
350.7 |
273.3 |
163.0 |
93.0 |
42.5 |
28.4 |
19.1 |
15.9 |
8.25 |
|
1.65V |
331.5 |
261.2 |
156.5 |
89.5 |
41.1 |
27.6 |
18.8 |
15.7 |
8.18 |
|
1.70V |
305.1 |
244.5 |
149.6 |
86.1 |
40.0 |
26.9 |
18.5 |
15.4 |
8.05 |
|
1.75V |
279.2 |
227.6 |
143.1 |
82.5 |
38.8 |
26.2 |
18.3 |
15.2 |
7.95 |
|
1.80V |
252.8 |
210.4 |
136.8 |
79.5 |
37.5 |
25.5 |
18.0 |
15.0 |
7.86 |
|
ПОСТІЙНА ПОТУЖНІСТЬ РОЗРЯДУ ВАТТ НА ЕЛЕМЕНТ при 25 градусах |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
596.1 |
477.6 |
296.2 |
174.9 |
81.0 |
54.8 |
37.5 |
31.3 |
16.1 |
|
1.65V |
574.2 |
463.4 |
287.5 |
169.2 |
78.9 |
53.4 |
36.9 |
30.7 |
16.0 |
|
1.70V |
538.2 |
440.7 |
277.4 |
163.7 |
77.0 |
52.2 |
36.3 |
30.3 |
15.8 |
|
1.75V |
501.7 |
416.1 |
267.8 |
157.8 |
75.1 |
51.1 |
35.9 |
30.0 |
15.7 |
|
1.80V |
461.9 |
389.5 |
258.8 |
153.0 |
72.8 |
49.8 |
35.5 |
29.5 |
15.6 |
