ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
||||||
|
Номінальна напруга |
12V 200 Ач |
|
||||
|
Розмір |
Довжина |
522±2 мм （20,55 дюймів） 240±2 мм (9,45 дюйма) 219±2 мм (8,62 дюйма) 223±2 мм (8,78 дюйма) |
||||
|
вага |
прибл. 61,2 кг (134,92 фунтів) | |||||
|
Стандартний термінал |
Болтова клема Тип болта: M8 |
|||||
|
|
Гелеві батареї серії Shimastu Gel виготовляються зі спеціальними сепараторами та силікагелем, які зберігають електроліт всередині батареї, вони ідеально підходять для частого циклічного глибокого розряду або роботи в режимі очікування в суворих умовах і мають тривалий термін служби. особливості: 1. Спеціальний дизайн полярної пластини, який забезпечує розрахований термін служби плаваючого заряду 15 років при 25 градусах (770F ) 2. Вирівняний розподіл струму, активний матеріал не легко впасти 3. Висока ефективність рекомбінації газу 4. Хороша стійкість до глибокого розряду 5. Відсутність явищ розшарування в електроліті 6. Виготовляється з високою пористістю |
|||||
| ЕЛЕКТРИЧНІ СПЕЦИФІКАЦІЇ | ||||||
|
характеристики |

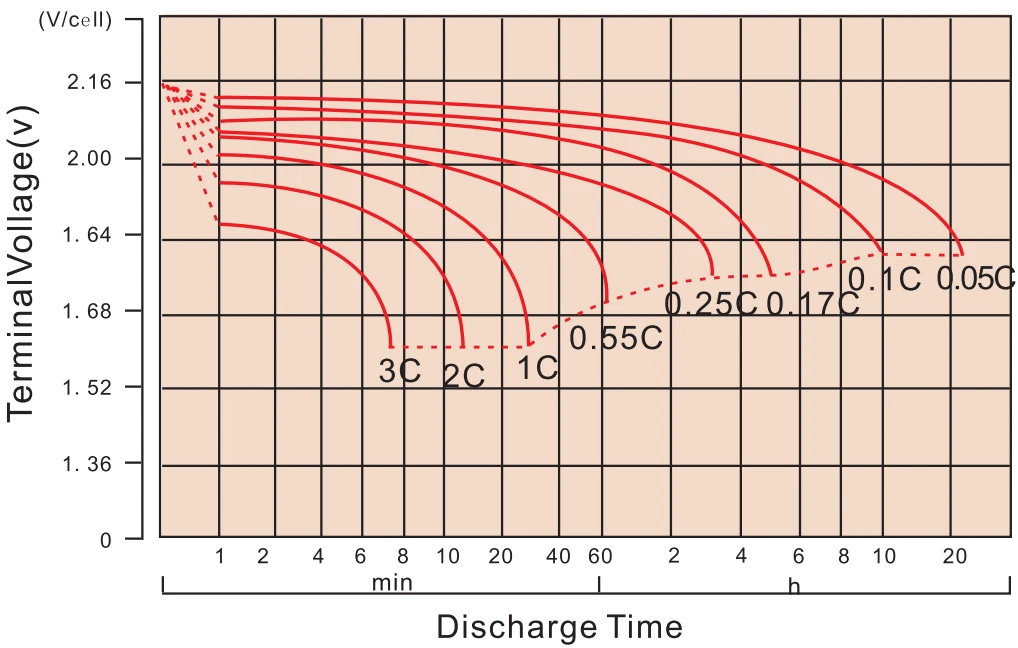

Криві розряду при 25 градусах (77 градусів F) |
|||||
|
Ємність |
10-годинний тариф (20A) 5-годинний тариф (34A) 3 години тариф (50A) 1 година тарифу (120A) |
200 Ач 170 Ач 150 Ач 120 Ач |
 |
|||
|
Порушена ємність |
40 градусів （1040F） 25 градусів （770F） 0 ступінь （320F） |
102 відсотки 100 відсотків 85 відсотків |
||||
|
Максимальний струм розряду |
2000A (5 сек) | |||||
|
Струм короткого замикання |
3430A | |||||
|
Внутрішній опір |
Повністю заряджений акумулятор (25 градусів, 770F) 4mΩ | |||||
|
Постійна напруга |
Цикл |
Початковий зарядний струм менше 50 А Напруга 14,1~14,4 В при 25 градусах (770F ) Температурний коефіцієнт –30 мВ/градус |
||||
|
Режим очікування |
Немає обмежень на початковий зарядний струм Напруга 13,5~13,8 В при 25 градусах (770F ) Температурний коефіцієнт –20 мВ/градус |
|||||
|
ПОСТІЙНИЙ СТРУМ РОЗРЯДУ A@25 градусів |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
477.1 |
352.1 |
216.7 |
124.0 |
56.6 |
37.9 |
25.4 |
21.2 |
11.0 |
|
1.65V |
438.7 |
336.6 |
208.0 |
119.3 |
54.8 |
36.8 |
25.1 |
20.9 |
10.9 |
|
1.70V |
404.0 |
315.3 |
198.9 |
114.8 |
53.3 |
35.9 |
24.7 |
20.5 |
10.7 |
|
1.75V |
369.8 |
293.6 |
190.0 |
110.0 |
51.7 |
35.0 |
24.4 |
20.3 |
10.6 |
|
1.80V |
334.8 |
271.0 |
181.8 |
106.1 |
50.0 |
34.0 |
24.0 |
20.0 |
10.5 |
|
ПОСТІЙНА ПОТУЖНІСТЬ РОЗРЯДУ ВАТТ НА ЕЛЕМЕНТ при 25 градусах |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
789.4 |
615.7 |
397.7 |
233.2 |
108.0 |
73.1 |
50.0 |
41.8 |
21.7 |
|
1.65V |
760.4 |
597.3 |
385.7 |
225.6 |
105.2 |
71.2 |
49.1 |
41.1 |
21.4 |
|
1.70V |
712.9 |
567.7 |
372.4 |
218.3 |
102.7 |
69.6 |
48.5 |
40.6 |
21.1 |
|
1.75V |
664.3 |
536.3 |
359.7 |
210.5 |
100.2 |
68.1 |
47.9 |
40.0 |
21.0 |
|
1.80V |
611.7 |
502.2 |
347.2 |
204.0 |
97.1 |
66.5 |
47.3 |
39.3 |
20.8 |
