ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
||||||
|
Номінальна напруга Номінальна потужність (10HR) |
12V 100 Ач |
|
||||
|
Розмір |
Довжина Ширина Висота контейнера Загальна висота |
331±2 мм （13,03 дюйма） 172±2 мм (6,77 дюйма) 216±2 мм (8,50 дюйма) 222±2 мм (8,74 дюйма) |
||||
|
вага |
прибл. 31 кг ±3 відсотки (68,32 фунта) |
|||||
|
Стандартний термінал |
B3 (болтово-гайкова клема) Тип болта: M6 |
|||||
|
|

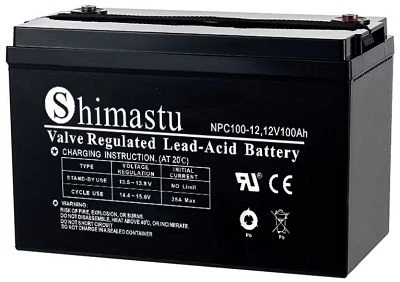

Акумулятори глибокого циклу серії Shimastu NPC — це батареї глибокого циклу, призначені для регулярного глибокого розряду, використовуючи більшу частину своєї ємності, це найпоширеніша батарея, яка використовується для автономного сонячного та гібридного зберігання енергії, а також для багатьох інших застосувань. |
|||||
|
ЕЛЕКТРИЧНІ СПЕЦИФІКАЦІЇ |
||||||
|
характеристики |

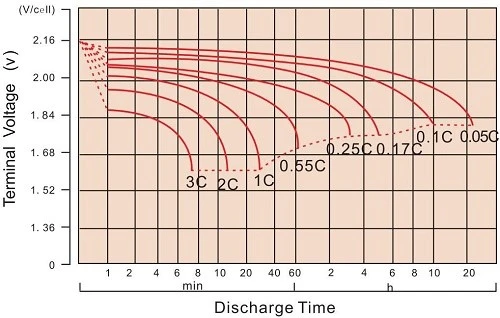

Криві розряду при 25 градусах (77 градусів F) |
|||||
|
Ємність |
10-годинна ставка (10A) 5 годинна ставка (17A) 3-годинний тариф (25A) 1 година тарифу (55A) |
100 Ач 85 Ач 75 Ач 55 Ач |
|
|||
|
Порушена ємність за температурою |
40 градусів (1040F) 25 градусів (770F) 0 ступінь (320F) |
102 відсотки 100 відсотків 85 відсотків |
||||
|
Максимальний струм розряду |
1000A (5 сек) |
|||||
|
Струм короткого замикання |
2150A |
|||||
|
Внутрішній опір |
Повністю заряджений акумулятор (25 градусів, 770F) 6.8mΩ |
|||||
|
Спроектоване життя |
Більше або дорівнює 700 циклам при 50 відсотках DOD (25 градусів) |
|||||
|
Постійна напруга Зарядити |
Цикл |
Початковий зарядний струм менше 25 А Напруга 14,1~14,4 В при 25 градусах (770F ) Температурний коефіцієнт –30 мВ/градус |
||||
|
Режим очікування |
Немає обмежень на початковий зарядний струм Напруга 13,5~13,8 В при 25 градусах (770F ) Температурний коефіцієнт –20 мВ/градус |
|||||
|
ПОСТІЙНИЙ СТРУМ РОЗРЯДУ A@25 градусів |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
ПОСТІЙНА ПОТУЖНІСТЬ РОЗРЯДУ ВАТТ НА ЕЛЕМЕНТ при 25 градусах |
|||||||||
|
FV/ЧАС |
10 хв |
15 хв |
30 хв |
1год |
3ГОД |
5 год |
8 год |
10 год |
20 год |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
